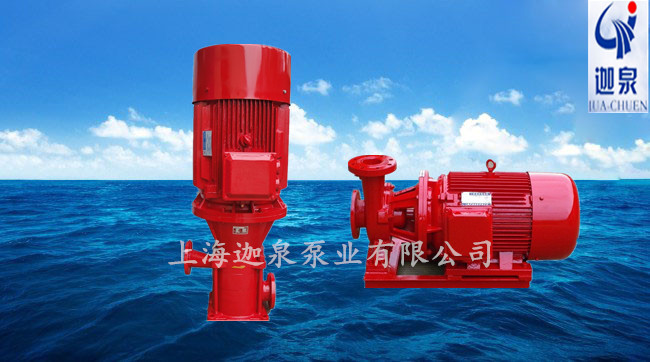

变流恒压消防切线泵
放大图片
产品名称: 变流恒压消防切线泵
产品型号: XBD-HY(HL)
产品特点: XBD-HY(HL)系列变流恒压消防切线泵是在XBD-HY(TB)系列变流恒压消防泵的基础上而研制开发的更上一层的第三代新产品。比原有的消防切线泵更,该系列产品按部分流泵原理设计,国内。
变流恒压消防切线泵详细资料:

产品特点

 XBD-HY(HL)系列变流恒压消防切线泵的特点是变流稳压,流量、扬程曲线很平坦,既泵从零流量到所需流量范围内变化时,扬程基本不变(其扬程变化在5%范围内),保证小流量或零流量时不潮压,避免大流量时供应不上水。这种特性完全符合消防现场的使用特点,确保消防工作正常进行,大大提高了灭火效率及消防设备和消防人员的安全可靠性。



1、高效节能:采用CFD计算流体动力学,分析计算出泵内压力分布和速度分布关系、优化泵的流道设计,确保泵有高效的水力形线,提高了泵的效率。
   2、安装、维修方便:立式管道式结构,泵的进出口能象阀门一样安装在管路的任何位置及任何方向,安装维修极为方便。
   3、运行平稳,安全可靠:电机与泵直联,简化了中间传动结构,增强了运行的平稳性,使该机组运行平稳,安全可靠。
   4、不锈钢套:轴的机封位置是相对易被锈蚀之处。直联式泵轴一旦被锈蚀,易造成机封密封失效。泵此处采用镶配不锈钢套,避免锈蚀发生,提高了轴寿命,降低运行维护成本。
   5、轴承:泵所配电机中,Y(Y2)280以下轴伸端轴承(包括Y180以下风叶端轴承)采用封闭式轴承,正常使用时,免电机轴承的维护保养。
   6、机封:机械密封基件一般选用橡胶波纹管结构,将传统机械密封中轴上密封密封由O形圈的线密封改为橡胶件的两道面密封,提高了密封效果。

二、引用标准

   GB/T 1173-1995  铸造铝合金

   GB/T 2100-1980  不锈耐酸钢铸件

GB/T 3216-1989  离心泵、混流泵、轴流泵和漩涡泵试验方法

GB/T 5657-1995  离心泵技术条件(I类)

GB/T 9112-2000  钢制管法兰类型与参数

GB/T 9124-2000钢制管法兰技术条件

GB/T 9239-1988  刚性转子平衡品质  许用不平衡的确定

GB/T 13006-1991离心泵、混流泵和轴流泵  汽蚀余量

GB/T 13007-1991离心泵效率

GB/T 13384-1992机电产品包装  通用技术条件

GB/T 13819-1992  铜合金铸件

GB/T 16907-1997  离心泵技术条件(I类)

JB/T 4297-1992    泵产品涂装技术条件

JB/T 6880.1-1993  泵用灰铸铁件

JB/T 6880.2-1993  泵用铸钢件

JB/T 8097-1999    泵的振动测量与评价方法

JB/T 8098-1999    泵的噪声测量与评价方法

JB/T 8687-1998    泵类产品抽样检查

三、技术参数

流量:5-200L/S
转速:980-2900r/min
口径:φ50-φ300
温度范围:≤80℃
工作压力:≤1.6MPa

配套电机:绝缘等级:B级或F级

防护等级:IP44或IP54

电机类型:Y或Y2





1

泵体

2

叶轮

3

叶轮螺母

4

5

机械密封

6

挡水圈

7

端盖

8

电机

9

底座















四、参数表示

五、技能参数





型号

流量

扬程

转速

电机功率

泵进口尺寸

泵出口尺寸

重量



Q(L/S)

H(m)

n(r/min)

N(kW)

(mm)

(mm)

(kg)



XBD10-20-HY

0~10

20

2890

4

Φ65

Φ50

90



XBD10-30-HY

30

2900

5.5

120



XBD10-40-HY

40

2900

7.5

130



XBD10-50-HY

50

2930

11

240



XBD10-60-HY

60

2930

11

240



XBD10-70-HY

70

2930

15

250



XBD10-80-HY

80

2930

18.5

270



XBD10-90-HY

90

2940

22

320



XBD10-100-HY

100

2940

22

325



XBD15-20-HY

0~15

20

2900

5.5

Φ80

Φ65

120



XBD15-30-HY

30

2900

7.5

130



XBD15-40-HY

40

2930

11

240



XBD15-50-HY

50

2930

15

250



XBD15-60-HY

60

2930

15

250



XBD15-70-HY

70

2930

18.5

270



XBD15-80-HY

80

2940

22

325



XBD15-90-HY

90

2950

30

390



XBD15-100-HY

100

2950

30

390



XBD15-110-HY

110

2950

37

390



XBD15-120-HY

120

2950

37

390



XBD20-30-HY

0~20

30

2930

11

Φ80

Φ65

235



XBD20-40-HY

40

2930

15

250



XBD20-50-HY

50

2930

18.5

280



XBD20-60-HY

60

2940

22

310



XBD20-70-HY

70

2940

22

310



XBD20-80-HY

80

2950

30

380



XBD20-90-HY

90

2950

37

390



XBD20-100-HY

100

2950

37

390



XBD20-110-HY

110

4500

37

510



XBD20-120-HY

120

4500

45

590



XBD20-130-HY

130

4500

45

590



XBD20-140-HY

140

4500

55

690



XBD20-150-HY

150

4500

55

690



×BD20-160-HY

160

450n

55

690



XBD20-170-HY

170

4500

75

850



XBD20-180-HY

180

4500

75

850



XBD20-190-HY

190

4500

75

850



XBD20-200-HY

200

4500

75

850



XBD20-210-HY

210

4500

90

980



XBD20-220-HY

220

4500

90

980



XBD30-30-HY

0~30

30

2940

22

Φ100

Φ80

320



XBD30-40-HY

40

2950

30

385



XBD30-50-HY

50

2950

30

385



XBD30-60-HY

60

2950

37

400



XBD30-70-HY

70

2950

37

400



XBD30-80-HY

80

2970

45

475



XBD30-90-HY

90

2970

45

475



XBD30-100-HY

100

2970

55

550



XBD30-110-HY

110

2970

55

550



XBD30-120-HY

120

2970

75

700



XBD30-130-HY

130

2970

75

700



XBD30-140-HY

140

2970

75

700



XBD30-150-HY

150

2970

75

700



XBD30-160-HY

160

4500

90

915



XBD30-170-HY

170

4500

90

915



XBD30-180-HY

180

4500

90

915



XBD30-190-HY

190

4500

90

915



XBD30-200-HY

200

4500

110

1280



XBD30-210-HY

210

4500

110

1280



XBD30-220-HY

220

4500

132

1280



XBD30-230-HY

230

4500

132

1395



XBD30-240-HY

240

4500

132

1395



XBD30-250-HY

250

4500

160

1510



XBD30-260-HY

260

4500

160

1510



XBD40-30-HY

0~40

30

1470

22

Φ125

Φ100

315



XBD40-40-HY

40

1470

30

380



XBD40-50-HY

50

2950

37

475



XBD40-60-HY

60

2970

45

475



XBD40-70-HY

70

2970

55

550



XBD40-80-HY

80

2970

75

700



XBD40-90-HY

90

2970

75

700



XBD40-100-HY

100

2970

75

700



XBD40-110-HY

110

2970

75

700



XBD40-120-HY

120

2970

90

775



XBD40-130-HY

130

2970

90

775



XBD40-140-HY

140

2970

90

775



XBD40-150-HY

150

4500

110

1290



XBD40-160-HY

160

4500

110

1290



XBD40-170-HY

170

4500

110

1290



XBD40-180-HY

180

4500

110

1290



XBD40-190-HY

190

4500

132

1395



XBD40-200-HY

200

4500

160

1510



XBD40-210-HY

210

4500

160

1510



XBD40-220-HY

220

4500

160

1510



XBD40-230-HY

230

4500

200

1580



XBD40-240-HY

240

4500

200

1580



XBD40-250-HY

250

4500

200

1580



XBD40-260-HY

260

4500

200

1580



XBD50-30-HY

0~50

30

2950

30

385



XBD50-40-HY

40

2950

37

400



XBD50-50-HY

50

2950

37

Φ150

Φ125

400



XBD50-60-HY

60

2970

45

Φ125

Φ100

480



XBD50-70-HY

70

2970

55

555



XBD50-80-HY

80

2970

55

555



XBD50-90-HY

90

2970

75

710



XBD50-100-HY

100

2970

75

710



XBD50-110-HY

110

2970

90

780



XBD50-120-HY

120

2980

110

780



XBD50-130-HY

130

2980

110

1300



XBD50-140-HY

140

2980

132

1340



XBD50-150-HY

150

2980

132

1340



XBD50-160-HY

160

2980

160

1420



XBD50-170-HY

170

2980

160

1420



XBD50-180-HY

180

4500

160

1520



XBD50-190-HY

190

4500

200

1590



XBD50-200-HY

200

4500

200

1590



XBD50-210-HY

210

4500

200

1590



XBD50-220-HY

220

4500

200

1590



XBD50-230-HY

230

4500

200

1590



XBD60-30-HY

0~60

30

2950

30

Φ150

Φ125

390



XBD60-40-HY

40

2950

37

405



XBD60-50-HY

50

2970

45

485



XBD60-60-HY

60

2970

55

560



XBD60-70-HY

70

2970

55

560



XBD60-80-HY

80

2970

75

715



XBD60-90-HY

90

2970

75

715



XBD60-100-HY

100

2970

90

Φ125

Φ100

790



XBD60-110-HY

110

2970

90

Φ150

Φ125

790



XBD60-120-HY

120

2980

110

1305



XBD60-130-HY

130

2980

132

1340



XBD60-140-HY

140

2980

160

1420



XBD60-150-HY

150

2980

160

1420



XBD60-160-HY

160

2980

200

1450



XBD60-170-HY

170

2980

200

1450



XBD60-180-HY

180

2980

200

1450



XBD70-30-HY

0~70

30

2950

37

Φ150

Φ125

405



XBD70-40-HY

40

2950

45

485



XBD70-50-HY

50

2970

55

560



XBD70-60-HY

60

2970

75

720



XBD70-70-HY

70

2970

75

720



XBD70-80-HY

80

2970

90

790



XBD70-90-HY

90

2970

90

790



XBD70-100-HY

100

2970

90

790



XBD70-110-HY

110

2970

110

1310



XBD70-120-HY

120

2980

132

1310



XBD70-130-HY

130

2980

132

1410



XBD70-140-HY

140

2980

160

1410



XBD70-150-HY

150

2980

160

1490



XBD70-160-HY

160

2980

160

1490



XBD70-170-HY

170

2980

200

1520



XBD80-90-HY

0~80

90

2980

110

Φ150

Φ125

1320



XBD80-100-HY

100

2980

110

1320



XBD80-110-HY

110

2980

132

1420



XBD80-120-HY

120

2980

132

1420



XBD90-60-HY

0~90

60

2970

90

Φ150

Φ150

820



XBD90-70-HY

70

2980

110

Φ150

Φ125

1320



XBD90-80-HY

80

2980

110

1320



XBD90-90-HY

90

2980

110

1320



XBD90-100-HY

100

2980

132

1420



XSD90-110-HY

110

2980

132

1420



XBDl00-60-HY

0~100

60

2970

90

Φ150

Φ150

820



XBDl00-70-HY

70

2980

110

Φ200

Φ150

1320



XBDl00-80-HY

80

2980

132

1420
