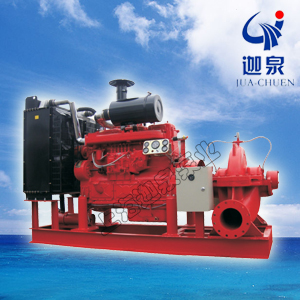

柴油机消防泵成套机组
一、柴油机消防泵成套机组 产品概述
该机组由柴油机消防泵与电动泵、稳压泵（还可加稳压罐）等组成自动水消防供水系统，并可与消防控制中心实现联动。可集成到一个公共底座，所以适合整体移动，有很好的机动性，适保油井钻台等。
当柴油机消防泵组接到起动命令时，如果市电断电，则柴油机自动控制柜立即向泵组起动马达发出开启信号，启动马达，使柴油机怠速起动，然后逐渐调节油门，使柴油机加速，直至额定转速。控制系统会自动监控柴油机的运转情况，如柴油机的油压、油温、转速、水泵的出口压力等，通过自动监控来判定柴油机是否正常起动。如果起动失败则控制系统会发出重起信号，若三次起动均失败，则自控系统会发出失败报警。当柴油机消防泵组接到管网压力恢复或市电恢复正常的信号时，泵组会迅速降速并在怠速位置监视一段时间后自动停机。
二、柴油机消防泵成套机组 产品特点
柴油机消防泵成套机组所配用的消防泵可用我公司生产的IS系列单级式、S、SOW系列新型单级双级式、TSWA、D型系列节段多级式。该系列设备配用的柴油机均采用国产或进口产品，具有启动特性好、过载能力强、结构紧凑、维修方便、使用简单、自动化程度高等特点，是一种、性能可靠的消防设备。
三、柴油机消防泵成套机组 性能参数：
流量范围：10-800L/S
压力范围:0.2-2.2MPA
转速:1500r/min 1800 min 2400 min 3000 min
四、柴油机消防泵成套机组 工作范围：
环境大气压力:>90KPa
环境温度:50C-400C
空气相对温度:≤80％
在非正常的条件下柴油机的功率,为保证正常工作,应选用较大功率的柴油机与水泵配套。
五、柴油机消防泵成套机组 性能特点：
一、 具有完善的三种起动功能：
１、 手动起动功能：通过转换开关可完成手动、自动联锁并可实现手动起动功能：
２、 自动手动功能：允许起动三次、如三次起动不成功则发出“起动失败报警”并自动退出起动状态；一次起动成功后起动到额定负载时间为5-10-15S（按机组容量大小各异）；
３、 紧急手动直接起动功能：当自控装置故障时可实现紧急手动直接起动功能。
二、 自动运行：当水泵机组接到有效消防信号后，如果电动机消防泵供电系统断电或缺相或电泵故障不能正常起动时，柴油机消防泵组会自动起动运行，一旦供电系统恢复正常或电动泵可正常运行时，可自动切换到电动泵。
三、 自动停机：当消防信号消失后，柴油机消防泵会自延迟停机。
四、 蓄电池自充电稳压功能：蓄电池可利用市电功柴油机充电电机自动充电，保证机组的顺利起动。
五、 具有完善的指示系统：准备起动、手动起动、自动起动、机组运行、机组停机、蓄电池充电、超速、柴油机润滑油油压过低、增压器油压过低、柴油机润滑油油温过低、柴油机冷却水水温过高、蓄电池电压过低、燃油油位过低（或缺少）、柴油机冷却水水温过低预热、定时巡检。
六、 具有完善的报警或保护系统：三次起动失败报警或保护、超速报警或保护、润滑油油压过低报警或保护、增压器油压过低报警或保护、冷却水水温过高报警或保护、润滑油油温过低报警或保护、自动充电装置故障报警、蓄电池电压过低报警、蓄电池电压过高报警、机油油位低报警或保护。
七、 具有完善的显示系统：柴油机润滑油压力、柴油机转速、蓄电池充电电流、蓄电池充电电压。
八、 直联式：柴油机与水泵直接联轴器联接，采用公共槽钢底座，结构紧凑、整体性能好，故障少、振动小，现场施工安装方便。
九、 设备压力、流量范围广：机组选用IS系列单级单吸式、S\SOW系列新型单级双吸式、TSWA\D型系列节段多级式水泵，可满足水同场合的消防需求。
十、 流量、压力可调整：柴油机水泵装有机械调整器或电子调整器，当水泵的流量、扬程与实际不一致时，可调节改变柴油机的转速。
十一、 具有水加温预加热装置：机组装有AC220V冷却水预热装置，可保证机组在低于50C环境下正常工作。
十二、 双蓄电池回路：当一组蓄电池失效时可自坮投入另一组蓄电池。
十三、 免维修蓄电池：不需频繁添加补充液。
十四、 自动定时巡检测试：消防系统通常处于备用状态，该机组设备能自动完成对机组的备用状态进行测试并及时报警。
注：以上功能可根据用户需要选用。也可根据用特殊需要设计定做。
配置：
1、 水泵：IS系列单级单吸式、S、SOW系列新型单级双吸、TSWA、D型系列节段多级式。
2、 柴油机：配单缸、双缸、三缸、四缸、六缸、八缸、十二缸柴油机。
3、 转速：1500r/min 1800r/min 2400r/min 3000r/min 等
4、 其它配件：滤清系统、消音系统、冷却系统、燃油箱、公用底座、散热水箱、蓄电池、充电器。（可加预热系统）
5、 控制柜：单片机、PLC编程器、传感器、全自动控制柜。
以下述型谱表及型谱图只是部分参数未能满足，请将流量及扬程告诉我司，我司销售人员将竭诚为您选型。
技术参数：
|
柴油机消防泵组
型号
|
额定流量
m3/h
|
额定扬程
m
|
额定转速
r/min
|
水泵型号
|
|
XBC8.0/13.9
|
30-50-60
|
84-80-75
|
2900
|
IS80-50-250
|
|
XBC7.0/13.0
|
47
|
70
|
2900
|
IS80-50-250A
|
|
XBC6.0/12.2
|
44
|
60
|
2900
|
IS80-50-250B
|
|
XBC8.5/11.7
|
42
|
85
|
2900
|
IS80-50-315B
|
|
XBC11.0/13.
|
47
|
110
|
2900
|
IS80-50-315A
|
|
XBC12.5/13.9
|
30-50-60
|
128-125-123
|
2900
|
IS80-50-315
|
|
XBC5.0/27.8
|
60-100-120
|
54-50-47
|
2900
|
IS100-65-200
|
|
XBC6.0/23.9
|
86
|
60
|
2900
|
IS100-65-250B
|
|
XBC7.0/25.8
|
93
|
70
|
2900
|
IS100-65-250A
|
|
XBC8.0/27.8
|
60-100-120
|
87-80-75
|
2900
|
IS100-65-250
|
|
XBC10.0/25.0
|
90
|
100
|
2900
|
IS100-65-315B
|
|
XBC5.0/55.6
|
120-200-240
|
58-50-45
|
2900
|
IS125-100-200
|
|
XBC6.0/48.1
|
173
|
60
|
2900
|
IS125-100-250B
|
|
XBC12.5/27.8
|
60-100-120
|
133-125-118
|
2900
|
IS100-65-315
|
|
XBC8.0/55.6
|
120-200-20
|
87-80-72
|
2900
|
IS125-100-250
|
|
XBC12.5/55.6
|
120-200-240
|
133-125-120
|
2900
|
IS125-100-315
|
|
XBC11.0/52.8
|
190
|
110
|
2900
|
IS125-100-315A
|
|
XBC9.2/48.1
|
173
|
92
|
2900
|
IS125-100-315B
|
|
XBC5.0/111
|
240-400-460
|
55-50-45
|
1450
|
IS200-150-400
|
|
XBC5.0/28
|
100
|
50
|
1450
|
IS125-100-400
|
|
XBC5.0/28
|
200
|
50
|
1450
|
IS150-125-400
|
|
XBC4.6/10
|
30-36-42
|
50-46-40
|
1450
|
75TSWA×4
|
|
XBC5.7/10
|
30-36-42
|
62-57-50
|
1450
|
75TSWA×5
|
|
XBC6.9/10
|
30-36-42
|
75-69-60
|
1450
|
75TSWA×6
|
|
XBC8.0/10
|
30-36-42
|
87-80-70
|
1450
|
75TSWA×7
|
|
XBC9.2/10
|
30-36-42
|
100-92-80
|
1450
|
75TSWA×8
|
|
XBC10.3/10
|
30-36-42
|
112-103-90
|
1450
|
75TSWA×9
|
|
XBC6.2/19.2
|
62-69-80
|
64-62-56
|
1450
|
100TSWA×4
|
|
XBC7.8/19.2
|
62-69-80
|
81-78-70
|
1450
|
100TSWA×5
|
|
XBC9.3/19.2
|
62-69-80
|
97-93-84
|
1450
|
100TSWA×6
|
|
XBC10.9/19.2
|
62-69-80
|
113-109-98
|
1450
|
100TSWA×7
|
|
XBC6.4/25
|
72-90-108
|
69-64-60
|
1450
|
125TSWA×3
|
|
XBC8.6/25
|
72-90-108
|
92-86-80
|
1450
|
125TSWA×4
|
|
XBC10.8/25
|
72-90-108
|
115-108-100
|
1450
|
125TSWA×5
|
|
XBC6.0/43
|
119-155-191
|
65-60-55
|
1480
|
150TSWA×2
|
|
XBC9.0/43
|
119-155-191
|
97-90-82
|
1480
|
150TSWA×3
|
|
XBC12.0/43
|
119-155-191
|
129-120-109
|
1480
|
150TSWA×4
|
|
XBC8.6/77.8
|
190-280-346
|
95-86-77
|
1480
|
200D1-43×2
|
|
XBC12.9/77.8
|
190-280-346
|
142-129-115
|
1480
|
200D1-43×3
|
|
XBC12.0/125
|
400-450-500
|
123-120-114
|
1480
|
D450-60Ⅲ×2
|
|
XBC11.4/139
|
450-500-550
|
120-114-108
|
1480
|
D500-57×2
|
|
XBC12.0/200
|
550-720-850
|
132-120-108
|
1480
|
D720-62×2
|
|
XBC5.0/60
|
150-216-260
|
59-50-45
|
1480
|
D216-25×2
|
|
XBC7.5/60
|
150-216-260
|
88-75-67
|
1480
|
D216-25×3
|
|
XBC10.0/60
|
150-216-260
|
118-100-90
|
1480
|
D216-25×4
|
|
XBC12.5/60
|
150-216-260
|
147-125-112
|
1480
|
D216-25×5
|
|
XBC6.5/134
|
360-485-612
|
71-65-56
|
1450
|
250S65
|
|
XBC9.0/219
|
590-790-936
|
93-90-82
|
1450
|
300S90
|
|
XBC7.8/210
|
576-756-918
|
86-78-70
|
150
|
300S90A
|
|
XBC6.7/200
|
540-720-900
|
72-67-57
|
1450
|
300S90B
|
|
XBC5.8/219
|
576-790-972
|
65-58-50
|
1450
|
300S58
|
|
XBC5.0/204
|
529-735-893
|
55-50-42
|
1450
|
300S58A
|
|
XBC12.5/351
|
850-1260-1660
|
140-125-100
|
1450
|
350S125
|
|
XBC11.2/328
|
787-1181-1538
|
120-112-86
|
1450
|
350S125A
|
|
XBC9.6/305
|
697-1098-1363
|
106-96-77
|
1450
|
350S125B
|
|
XBC7.5/351
|
972-1260-1440
|
80-75-65
|
1450
|
350S75
|
|
XBC6.5/325
|
900-1170-1332
|
70-65-56
|
1450
|
350S75A
|
|
XBC5.5/300
|
813-1080-1202
|
59-55-46
|
1450
|
350S75B
|
